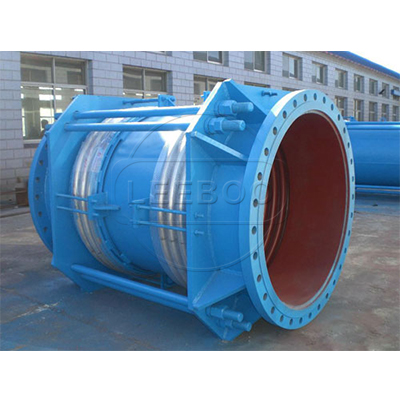

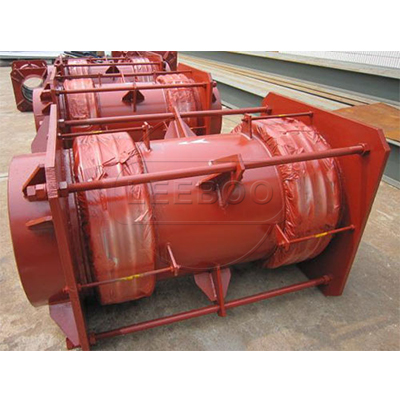

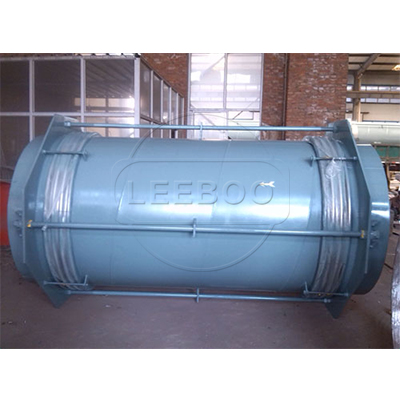

JDH型大拉桿橫向波紋補償器使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。

產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。
大拉桿橫向波紋補償器對支座作用力的計算：
橫向彈力： Fy=Ky·Y 　　　　　彎矩：M=Fy·L
式 中： Ky-橫向剛度 N/mm 　　Y-橫向?qū)嶋H位移（變形量）mm
L-管架到補償器中點的距離　　 m。
應用舉例（不考慮溫度對補償量及剛度的修正）
某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環境低溫度-10℃，補償器安裝溫度20℃，根據管道布局（如圖）需安裝一大拉桿橫向型補償器，用于補償AB管段160mm的橫向位移，補償器疲勞破壞次數按15000次考慮，試計算支座AC的受力。

解： （1）根據AB管段的橫向位移
Y=160mm，查樣本可選用0.6DLB500-FB-2000，橫向補償量Y0=193mm，橫向剛度Ky=22N/mm
（2）A、C支座受力計算
計算時考慮“冷緊”且冷緊量可取實際補償量的一半即1/2Y。　　FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分別承受1760牛頓的推力和3520牛頓·米的力距。

鞏義鑫利向油車港東片集鎮污水管網工程供應良好補償器產品

近日，油車港鎮東片集鎮污水管網工程開工建設，標志著新一年的城鄉生活污水治理緊鑼密鼓地揭開了序幕。
據了解，根據《油車港鎮污水管網工程規劃》和《秀洲區農村生活污水治理規劃》，主要建設從油車港食品工業園區至錢家橋村城鄉一體新社區的污水支管2.36公里，地埋式提升泵站2座。此外，還將收集古竇涇和錢家橋城鄉一體新社區、塘楊公路沿線城鎮居民、保留傳統自然村落農戶、企事業單位的各類生活污水，并經東片集鎮泵站提升后往西排入北陽路已建污水重力管中。
鞏義鑫利生產的大拉桿橫向波紋補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠?qū)崿F(xiàn)管道的橫向，角向位移。能夠吸收管線的內壓推力。運行穩定，使用壽命長。
